差动式管道数控切断坡口机

产品型号:DPCBM-16Aa/24Aa
产品品牌:上海前山
适用管径:DN400/DN600
咨询电话:021-57574032
<
>
产品描述Product description

差动式管道数控切断坡口机

  一、 产品型号:DPCBM-16Aa/24Aa

  二、 适用管径:DN400/DN600

  三、 性能特点:前后两组液压缸驱动的凸轮夹紧机构同步对中夹紧管子;切断坡口刀盘绕管中心高速旋转,当2个伺服电机分别驱动的内外2个大盘产生速度差时,进刀齿轮传动机构开始动作,驱动切断坡口刀自动径向进刀;配备喷雾冷却装置;触摸屏人机界面坡口参数预置,PLC控制;四根立柱、四根线性导轨和2台升降机组成的升降系统实现自动机械调心;管子切断坡口一次成型(两道坡口)、坡口工作效率极高;适用于大批量普通壁厚(&le;25mm)管子的坡口加工

  四、 优势点:

  切断坡口大师

  伺服驱动

  PLC控制

  自动机械调心

  差动式进刀

  Max. DN600

  Max. 25mm

  切断坡口一次成型

  超高效率,&le;5Min(DN400、25mm)

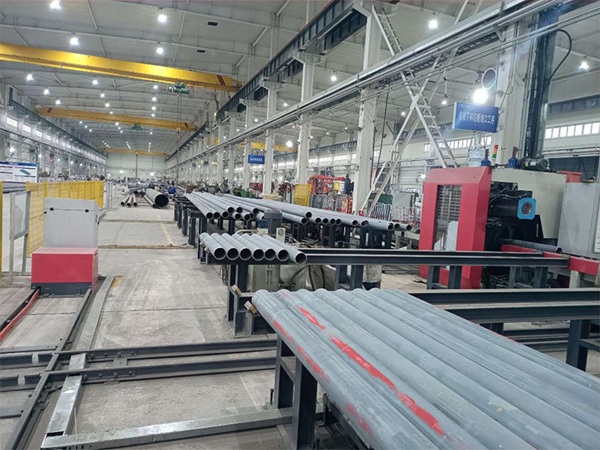

差动式管道数控切断坡口机(图1)

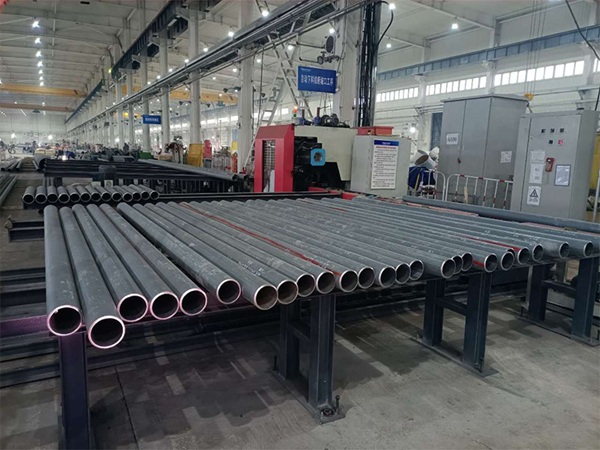

差动式管道数控切断坡口机(图2)

性能特点
前后两组液压缸驱动的凸轮夹紧机构同步对中夹紧管子;切断坡口刀盘绕管中心高速旋转,当2个伺服电机分别驱动的内外2个大盘产生速度差时,进刀齿轮传动机构开始动作,驱动切断坡口刀自动径
